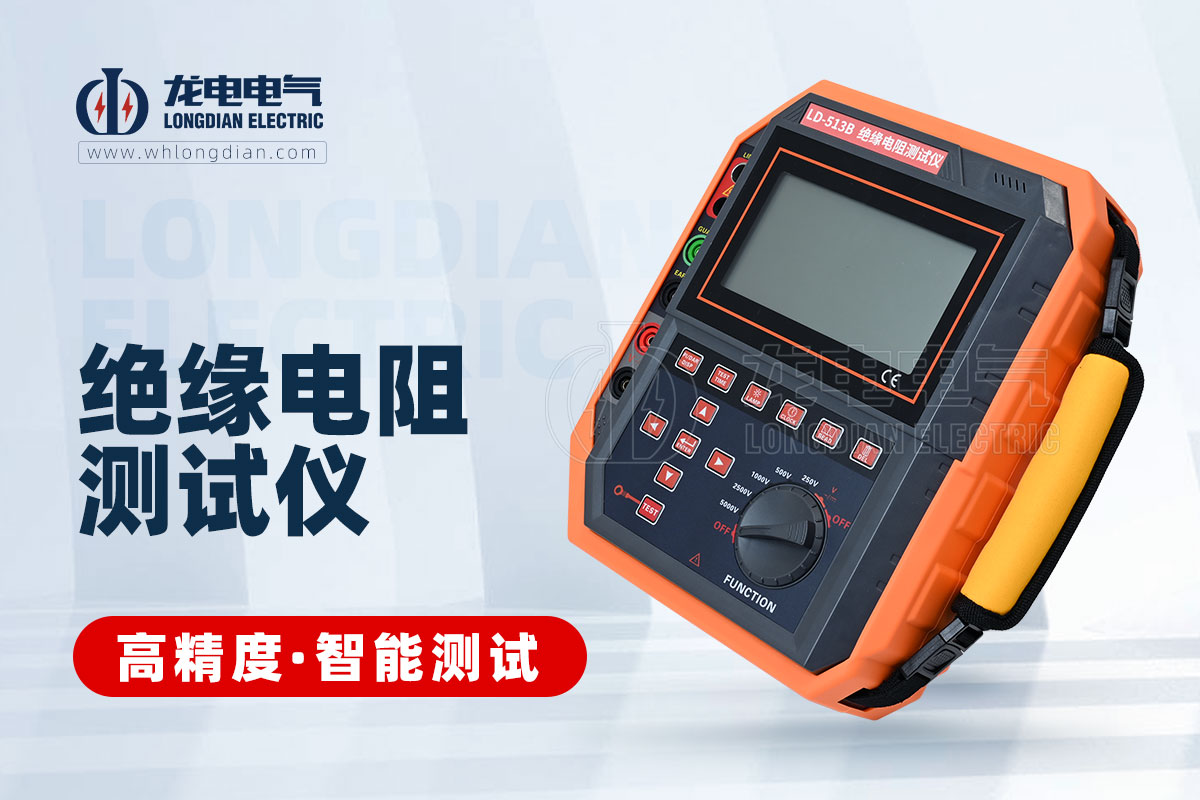

LD513B絕緣電阻測試儀接線操作

發布時間:2024-04-01 15:04:36瀏覽次數:1096

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

LD513B絕緣電阻測試儀采用電壓發生器產生一個電壓V,施加到電阻兩端,通過測量在電阻兩端流動電流I,并根據公式R=V/I計算電阻值R。

絕緣電阻測試儀

注意:絕緣電阻測試只能在不帶電的電路上進行,測試前應檢查測試導線是否良好,確認被測回路是否帶電。

測試前:測試線先與儀表連接,再與被測物體連接,再開機。

測完后:放電完畢后,先關機,測試線撤離被測物體,從儀表上拔出測試線。

1、紅色高壓棒接口接上紅色的夾子或鉤子,將插頭接入儀表的紅色LINE端;黑色測試線的插頭插入儀表的黑色EARTH端;綠色測試線的插頭插入儀表的綠色GUARD端。

2、測量電氣產品元件之間的絕緣電阻時,可將高壓棒夾子(LINE)和黑色測試線夾子(EARTH)接在任一組被測設備的線頭上進行,如測量發電機相間絕緣電阻時,高壓棒夾子和黑色測試線夾子夾住其中兩相,三相可輪流交換,空出的一相應該接地。如下圖所示:

絕緣電阻測試儀

3、測量絕緣電阻時,紅色高壓棒夾子(LINE)接在被測設備上;黑色測試線夾子(EARTH)接在被測回路接地端,即被測設備的外殼或者大地。綠色測試線夾子(GUARD)接在被測試物的屏蔽部分或者其他不參與測量的部分,以消除表面泄漏電流的影響(詳見“屏蔽端GUARD線的使用方法”相關內容。如下圖所示:

絕緣電阻測試儀

注意:在接線時嚴禁將LINE與GUARD長時間短路,以免發生過載現象!
