LDJB-702三相繼電保護測試儀交流試驗指導

發布時間:2024-05-16 09:01:07瀏覽次數:878

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

LDJB-702三相繼電保護測試儀測試交流電流繼電器動作電流、返回電流及動作時間、返回時間。

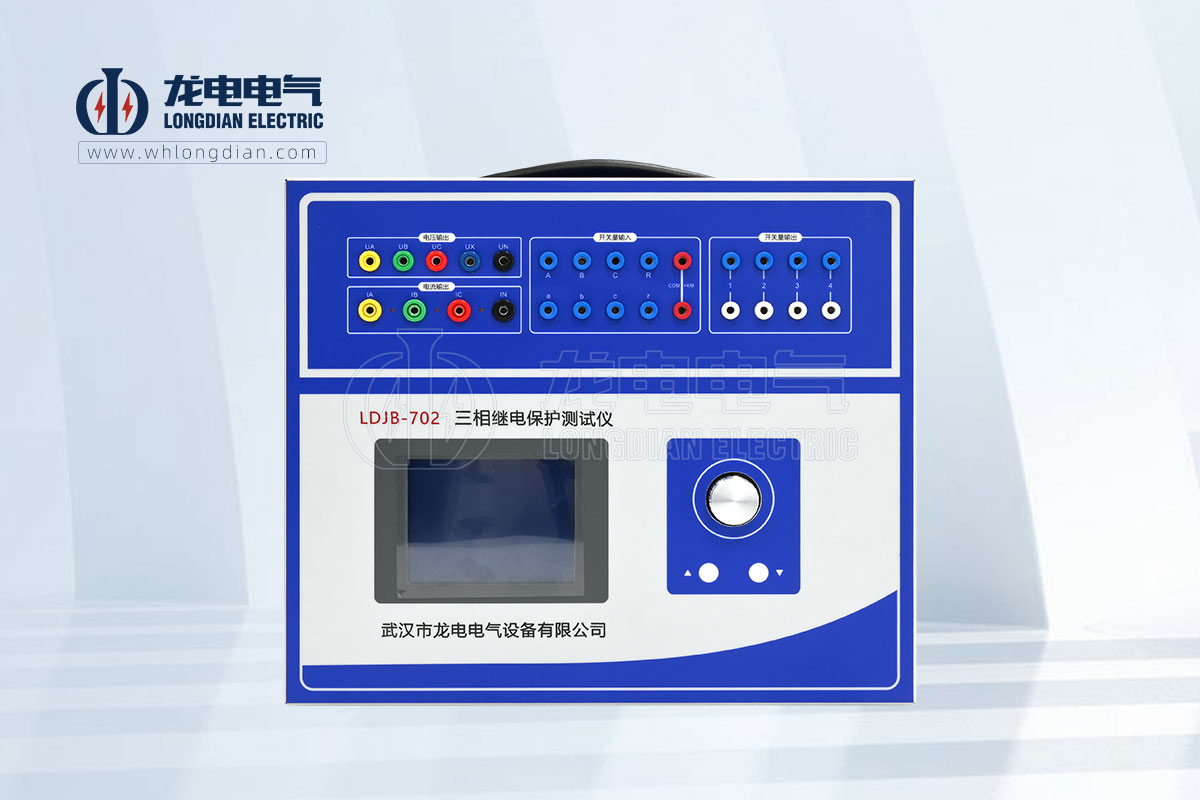

三相繼電保護測試儀

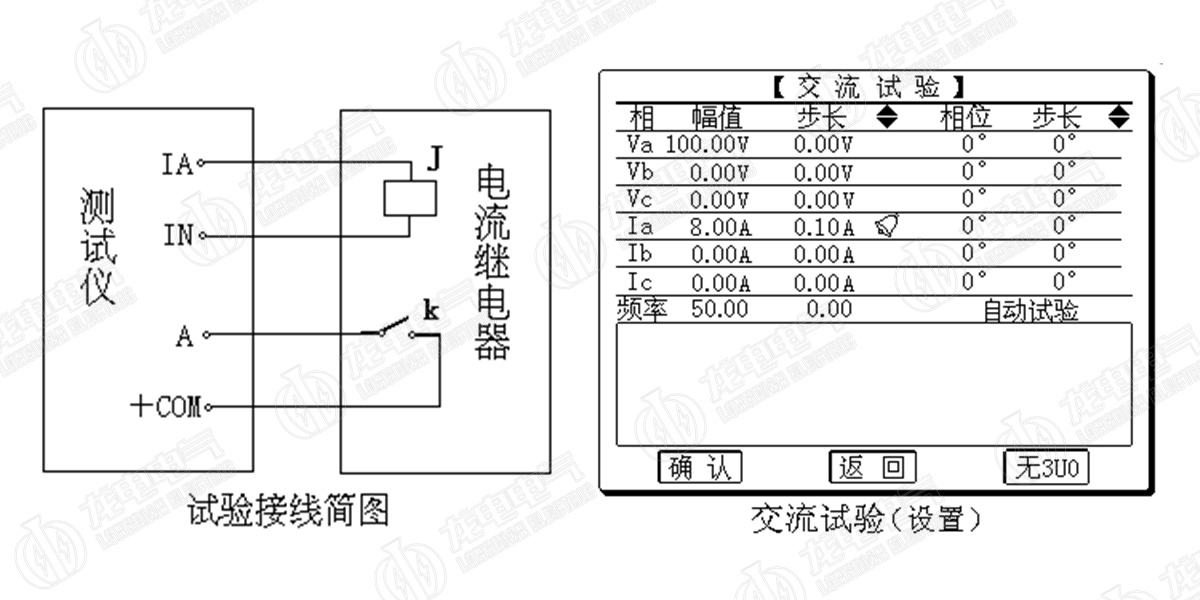

先將裝置面板的IA及IN分別接至測試繼電器的動作線圈兩端,繼電器動作接點接至開入的A及+COM。設置A相電流自8A開始增加,增加步長設為0.1A,試驗方式設為自動試驗,移動光標到“確定”并按一下,再檢查所設置參數及接線,如無誤可將光標移至“開始”并按一下,此時A相輸出到繼電器的電流即為8A,并按0.1A/0.3秒 的速度增加。

三相繼電保護測試儀示意圖

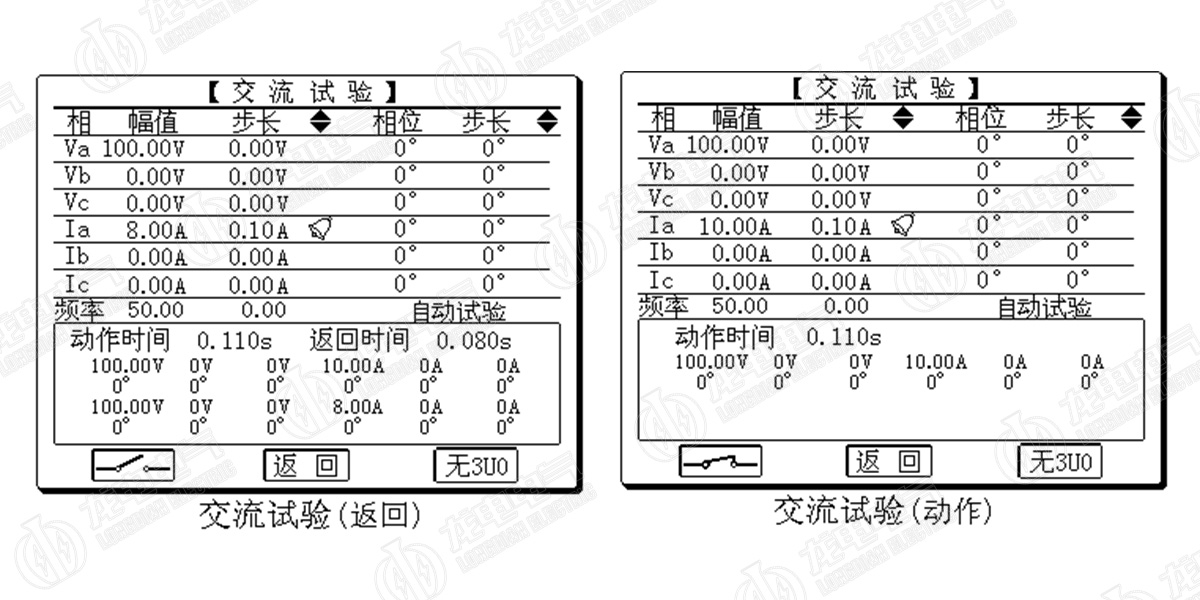

由顯示屏上可看到電流的有效值及繼電器接點狀態,接點動作后測試儀輸出即保持為動作時數值不變,顯示出動作時間及動作時各輸出量的有效值及相位,從左至右依序為UA、UB、UC、IA、IB、IC,第一行為有效值,第二行為相位;此時向左旋轉鼠標(或按一下“▼”),輸出有效值即自動減小直至接點返回,接點返回后裝置輸出保持不變,并顯示出返回時間及返回值(第三行為有效值,第四行為相位),試驗等待指定變化方向或停止試驗。如下圖:

三相繼電保護測試儀示意圖

動作值為10A,返回值為8A,動作時間為110ms返回時間為80ms
