接地線成組直流電阻測試儀的操作流程

發布時間:2024-08-23 11:41:00瀏覽次數:760

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

一、準備工作

  1. 檢查環境:

    • 確保測試儀的工作環境為室內,溫度范圍在0℃~+40℃。

  2. 檢查電源插座:

    • 請檢查墻上電源插座是否為220V交流電,并確保電源線長度足夠(1.5m)。

  3. 開箱檢查:

    • 打開儀器箱蓋,檢查箱內物品是否齊全,包括主機、測試線4根、測試夾4個、電源線1根、接地線1根、保險2個、說明書1本、檢測報告1份、合格證/保修卡1份。

  4. 連接電源與測試線:

    • 在“電源開關”斷開的情況下,插好“電源線”,并將測試線接好。

    • 按下“復位鍵”,并準備好紙筆以記錄測試數據。

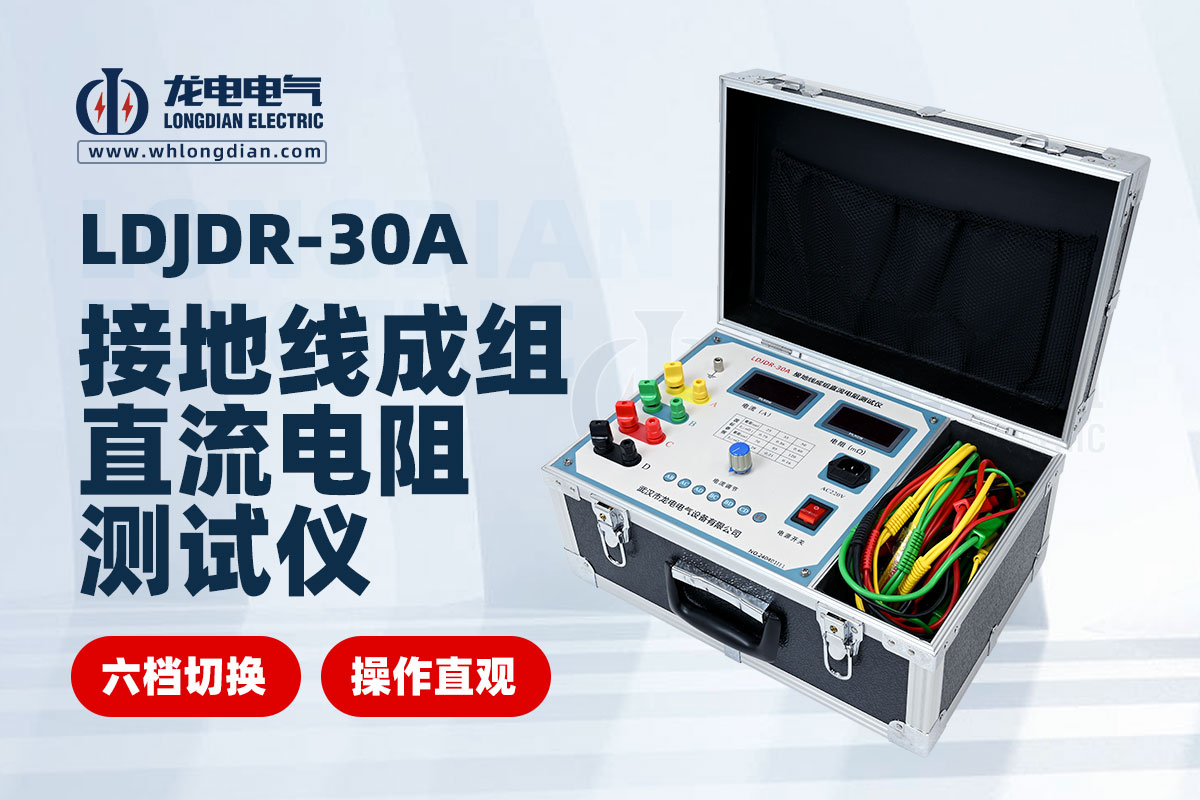

接地線成組直流電阻測試儀

二、測試步驟

  1. 標記接地線:

    • 在接地線的四個線端分別標上“A、B、C、D”以區分。

  2. 測量并記錄導線長度:

    • 使用測量工具測量并記錄接地線各線端子間的導線長度,包括LAB、LAC、LAD、LBC、LBD、LCD。

  3. 連接測試線:

    • 確認電源開關斷開,將測試線的四個夾子分別對應夾在“A、B、C、D”四個端子上。

  4. 開啟電源進行測試:

    • 合上“電源開關”,儀器開始工作。

    • 分別按下“AB、AC、AD、BC、BD、CD”六個回路選擇開關,逐一測試各回路電阻。

    • 待電阻表數據穩定后,記錄各電阻值Ri:RAB、RAC、RAD、RBC、RBD、RCD。注意各回路導通時間應小于1分鐘。

  5. 計算并判斷結果:

    截面(mm2)ro(mΩ)
    250.79
    350.56
    500.40
    700.28
    950.21
    1200.16
    • 根據記錄的電阻值和導線長度,計算接地線各回路每米長度電阻值:r = Ri / Li。

    • 將計算得到的r值與下表中的ro值進行比較。如果r < ro,則判定為合格;否則為不合格。

  6. 結束測試:

    • 測得所有數據并判斷結果后,斷開電源開關,拆下測試線。

    • 拔掉電源線,合上儀器箱蓋,完成測試。

三、注意事項

  • 在測試過程中,請確保儀器放置在穩定的工作臺上,避免震動和碰撞。

  • 請勿擅自調整儀器的校正旋鈕,以免影響測量精度。

  • 儀器出現故障時,請聯系專職維修人員或寄回廠家修理,切勿自行拆解。

  • 測試結束后,請及時拔掉電源線,確保安全。
