10kv電纜故障查找方法及精確定位

發布時間:2024-08-30 09:03:24瀏覽次數:834

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

10kV電纜故障查找方法及精確定位是一個復雜但系統的過程,主要包括以下幾個步驟:

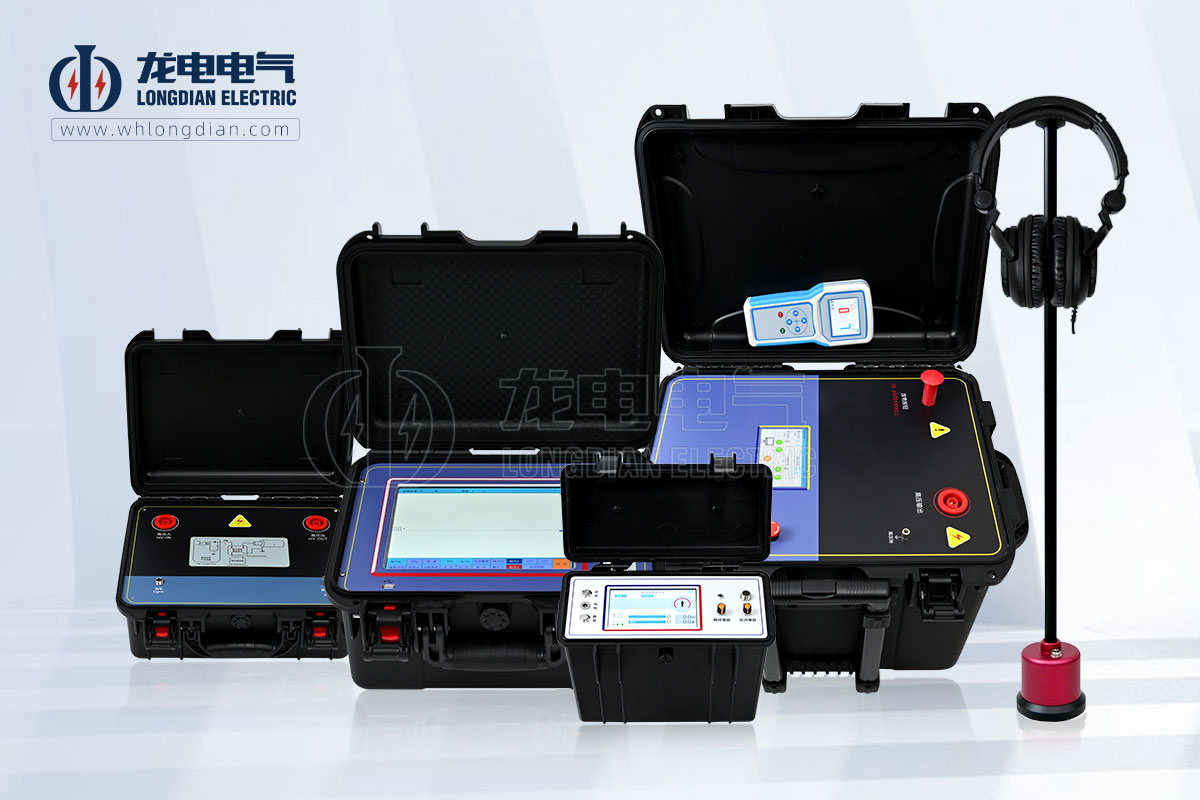

電纜故障測試儀

一、故障查找前的準備

◆ 資料收集:首先,需要收集并整理電纜的詳細資料,包括電纜的長度、路徑走向、接頭位置、電纜出廠資料等。這些資料的完整性對于后續的故障查找至關重要。

◆ 故障性質判斷:通過測試絕緣電阻等數據,判斷電纜的故障性質,如接地、斷線、短路等,以及故障類型(單相、兩相、三相)和故障電阻(低阻、高阻)等。這一步驟是選擇測試方法的依據。

二、故障點粗測

◆ 電橋法:雖然電橋法在現代電纜故障查找中應用較少,但在某些情況下(如相間短路)仍可使用。其原理是通過調節橋臂電阻使電橋平衡,從而計算出故障點到測試端的距離。然而,電橋法需要事先知道電纜的準確長度,且不適用于高阻故障。

◆ 低壓脈沖法:主要用于測量電纜的開路、短路和低阻故障。通過向電纜中發送低壓脈沖信號,并觀察反射波形來確定故障點的位置。該方法接線簡單,無需升壓設備,但不適用于高阻故障。

◆ 高壓脈沖法(包括直閃法和沖閃法):主要用于測試電力電纜的高阻故障。直閃法是在故障電纜上施加直流電壓,使故障點擊穿放電;沖閃法則利用大容量的充電電容作為直流高壓電源,使故障點閃絡放電形成瞬間短路。這兩種方法都能通過測量電流行波信號在測試端和故障點之間往返一次所需的時間來計算故障距離。

三、故障點精確定位

◆ 聲磁同步法:在粗測的基礎上,利用聲磁同步定點儀進行精確定位。當故障點放電時,會產生聲波和電磁波。聲磁同步定點儀能同時接收這兩種信號,并判斷它們是否來自同一故障點。由于聲音的傳播速度比電磁波慢,因此當兩種信號同時到達時,可以認為故障點就在附近。

◆ 音頻感應法:在被測電路的一端給電纜的故障相加一定功率的低壓音頻信號。當音頻信號傳輸到故障點時,由于阻抗不匹配,會產生反射或衰減,從而在故障點兩側形成明顯的信號大小變化。通過接收器在電纜路徑上方探測信號的變化情況,可以確定故障點的位置。

◆ 跨步電壓法:在電纜故障點附近,由于故障電流的存在,會在地面上形成跨步電壓。通過測量跨步電壓的大小和分布,可以推斷出故障點的位置。但該方法受環境因素影響較大,且需要專業的測量設備。

綜上所述,10kV電纜故障查找及精確定位是一個需要綜合運用多種方法和技術的過程。在實際操作中,應根據電纜的故障性質和運行環境選擇合適的測試方法,并結合電纜路徑儀、聲磁同步定點儀等設備進行精確定位。
