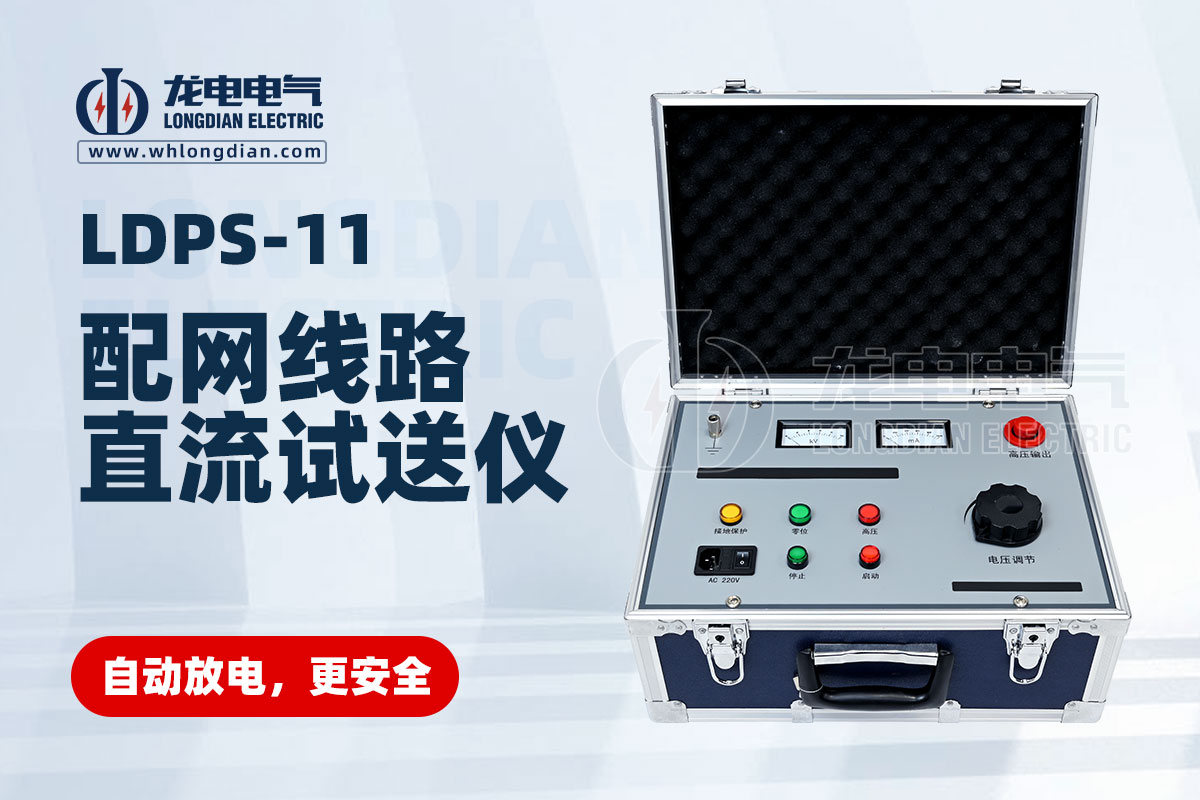

配網線路直流試送儀的應用范圍廣泛，主要用于各種配電線路在送電前進行的耐壓試驗。

配網線路直流試送儀是一種專業設備，它通過輸出高壓直流來進行耐壓試驗，以檢驗配電線路的絕緣性能是否達到投入運行的標準。這種儀器不僅應用于傳統的10kV高壓架空線路，還適用于各種規模的配電網。下面是對其應用范圍的介紹：

適用范圍

◆ 架空線路：配網線路直流試送儀廣泛用于10kV高壓架空線路的直流耐壓試驗。架空線路常因氣候和環境因素導致絕緣性能下降，使用直流試送儀可以有效預防因絕緣不良導致的送電故障。

◆ 電纜線路：該設備同樣適用于電纜線路的檢測。電纜線路由于其鋪設方式和材料的特殊性，對絕緣性能有更高的要求，因此需要通過直流耐壓試驗來確保其安全性和可靠性。

◆ 密集型耐火母線槽：在現代配電系統中，密集型耐火母線槽作為一種新型配電設備，也需進行直流耐壓試驗來保證其在火災等極端情況下的安全性。

功能特點

◆ 大容量：配網線路直流試送儀具備大容量輸出，最大可輸出80mA甚至100mA的電流，滿足各種配電網直流耐壓試驗的需要。這一特點使其能夠應對包括10kV系統在內的多種電壓級別的配電網測試需求。

◆ 自動放電設計：為保障操作人員和設備的安全，直流試送儀在停止高壓輸出或切斷電源后具有自動放電設計，這一設計可以自動將儲存的電能釋放，避免殘留電壓對操作人員造成傷害。

◆ 一體化結構：該設備采用一體化結構設計，使得儀器操作簡單，便于攜帶，適合現場作業。這種設計還使得設備更易于維護，提高了使用的便捷性和靈活性。

安全保護措施

◆ 過流保護：過流保護功能可以在輸出電流超過設定值時自動斷開電路，防止過大的電流損壞設備或造成安全事故。

◆ 接地保護：接地保護功能確保在接地不良的情況下禁止啟動高壓輸出，從而保障操作人員和設備的安全。

◆ 零位啟動保護：零位啟動保護功能防止在調壓器未處于起始位置時誤啟動高壓輸出，減少操作失誤造成的風險。

技術指標

◆ 輸出電壓：配網線路直流試送儀的輸出電壓通常為0～8kV（最大10kV），能夠滿足不同配電線路的測試要求。

◆ 輸出電流：輸出電流可達80mA甚至100mA，保證測試過程中電流的穩定供給。

◆ 精度：輸出精度高，一般不超過5%，確保測試結果的準確性。

操作便利性

◆ 觸摸屏操作：采用觸摸屏操作，使得操作過程更加直觀便捷，只需按提示操作即可完成測試。

◆ 線性升壓：線性升壓功能可以平滑地提升輸出電壓至設定值，避免了電壓沖擊對被測線路的潛在損害。

◆ 故障分析：試送儀還具備試驗故障分析功能，幫助操作人員快速定位問題所在，提高維修效率。

綜上所述，配網線路直流試送儀以其獨特的功能和廣泛的應用范圍，成為保障配電線路安全運行的重要工具。通過輸出高壓直流進行耐壓試驗，它能夠有效地檢測和預防絕緣不良導致的送電故障，提高配電系統的可靠性和安全性
