SF? 斷路器機械特性測試的重要性

SF? 斷路器因其優異的滅弧性能和絕緣特性，被廣泛應用于中高壓及超高壓電網中。但其機械系統結構復雜，長期運行后易出現機構磨損、動作不同步、分合閘時間漂移等問題。通過機械特性測試，可以直觀反映斷路器分合閘過程中的動態性能，是判斷設備運行狀態和隱性缺陷的重要技術手段。

測試前的準備與安全注意事項

在進行SF? 斷路器機械特性測試前，應確認設備已可靠停電、驗電并完成接地措施，同時核對斷路器型號、操動機構類型（彈簧、液壓或氣動）及額定參數。
測試人員需重點檢查傳感器、位移裝置與斷路器機構的安裝是否牢固，避免因機械松動導致測試數據失真。選用性能穩定、抗干擾能力強的斷路器機械特性測試儀，是保障測試安全與數據準確的前提。

時間參數測試中的關鍵控制點

分閘時間、合閘時間、三相同期性是SF? 斷路器機械特性測試的核心指標。測試過程中應確保觸發信號可靠、采樣頻率滿足標準要求，避免外界電磁干擾對時間測量產生影響。
對于多斷口SF? 斷路器，應關注各斷口動作時間的一致性，若出現明顯偏差，往往預示機構阻力異常或傳動部件存在隱患。

行程與速度測試的注意事項

行程與速度曲線可直接反映斷路器觸頭的運動狀態。測試時需根據斷路器結構選擇合適的行程傳感器安裝位置，確保測量行程與實際觸頭行程相匹配。
在分析速度曲線時，應重點關注合閘末速度、分閘初速度及緩沖過程，異常波動可能與緩沖器性能下降或潤滑不良有關。

數據分析與結果判定要點

機械特性測試不僅是“測數據”，更重要的是“看趨勢”。測試完成后，應將測試結果與歷次數據、出廠參數及規程限值進行對比分析。
當發現分合閘時間延長、速度曲線畸變或同期性超差時，應結合機構狀態進行針對性檢修，避免因機械問題引發拒動或誤動事故。

專業測試儀器對結果可靠性的影響

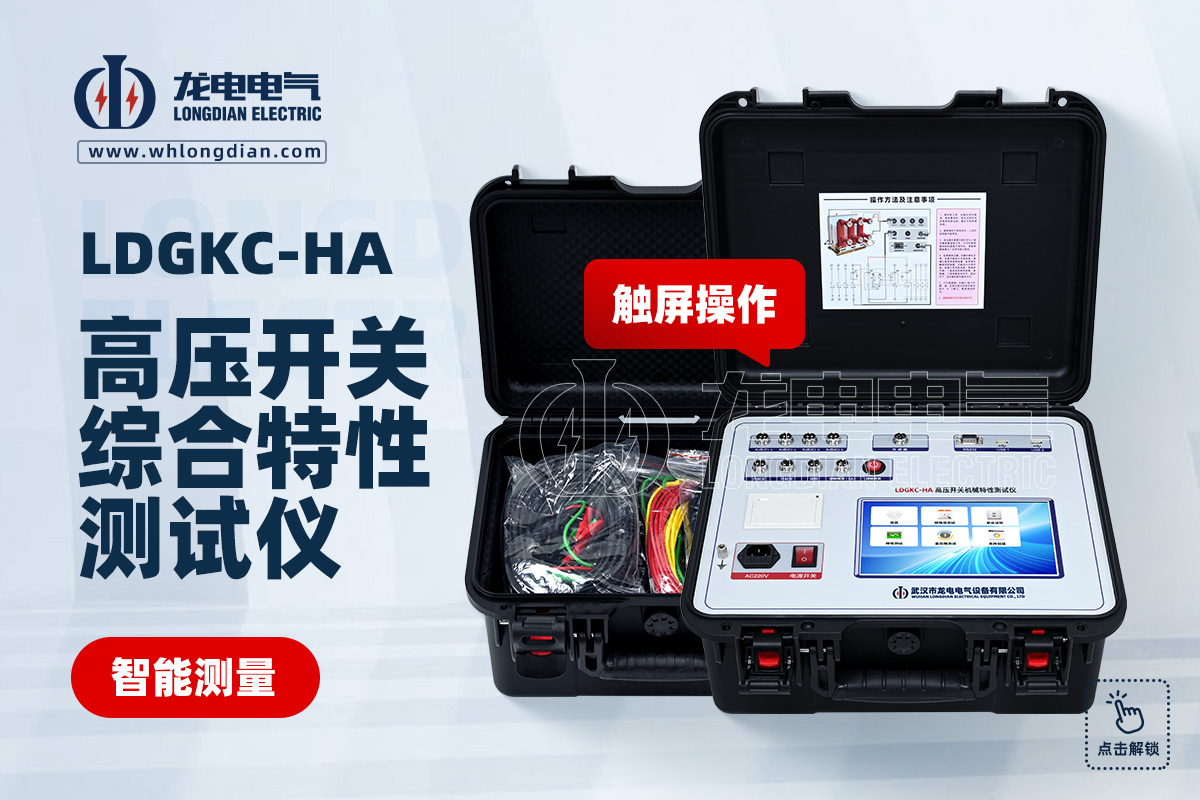

高精度、功能完善的測試儀器能夠顯著提升SF? 斷路器機械特性測試的效率與準確性。武漢市龍電電氣設備有限公司生產的LDGKC斷路器機械特性測試儀，集成高精度時間測量、位移與速度同步采集功能，適用于各類SF? 斷路器現場預試、交接試驗及狀態檢修，為運維人員提供可靠的數據支撐。
